Cette après-midi, samedi 12 janvier 2019, avec Christophe F1IJP, nous avons mis en service le Réseau Hamnet à l’ADRI38 avec une installation très provisoire du lien 5,7GHz.
Le but de cette manip était de voir si la partie Hamnet installé a Chamrousse depuis quelques semaines était toujours vivante et de voir aussi si les niveaux étaient acceptables avec une installation plus que provisoire sur le toit du RC.
Avec l’aide de Jean-Paul F1HRJ, nous avons pu tirer deux
câbles RJ45 ( Matériel de F1BFF Michel ) jusque sur le toit du RC et ainsi
mettre en place provisoirement une NS5 ( Matériel de F1BFF Michel ).
Pour le passage des câbles RJ45 entre le RC et le toit, j’ai percé un trou de 45mm de diamètre à la scie cloche dans le mur du RC séparant le RC et le cagibi … cela fait plus propre et cela laissera assez de place pour de prochaines installations comme celle de Résine …
Installation sur le toit réalisé par Christophe F1JKY et Jean-Paul F1HRJ à la tombée de la nuitSignal reçu du site de Chamrousse sur Grenoble/Fontaine a 16,7 km de distance.
Une fois la NS5 configuré par Christophe F1IJP, elle s’est immédiatement connectée au backbone Hamnet de Chamrousse avec un niveau très acceptable de -80 dBm, surtout pour une installation précaire comme celle-ci.
Installation rapide de la borne NS5 (Ubiquity Nanostation 5)
Elle devrait être amélioré au niveau antenne prochainement avec la mise en place d’une parabole en remplacement de l’antenne Patch intégrée à la NS5.
Test de débit autour de 2 MBits/sec ce qui est pas mal pour un test rapide.
Pour le moment, nous avons un débit montant et descendant
tournant autour de 1,5Mb/s , ce qui est déjà honorable.
Injecteur PEO (Power Over Ethernet) pour alimenter la borne sur le toit via le câble réseau ethernet
Une amélioration de la configuration des bornes Hamnet est
également en cours et sera faites à distances … espérons que l’on ne plante
rien ! hi !! ;o))
AP Linksys / accès utilisateur 2.4 Ghz
J’ai également mis en place dans l’enceinte du RC, mon
routeur Wifi / Hamnet ( Matériel de F1JKY Christophe ) qui pour le moment a
deux fonctions :
Servir de Hub réseau local
Servir d’accès simple aux membres du RC au Hamnet
Grenoblois via Wifi avec un Smartphone, une Tablette ou un PC portable.
Capture d’écran du smartphone permettant d’accéder au réseau Hamnet et au signal reçu sur la borne 5.7 GHz de Chamrousse.
Ainsi, nous avons pu nous connecter sur la borne de
Chamrousse via nos Smartphones respectifs sans aucuns soucis … reste à mettre
en place des applicatifs pour que ce soit plus attrayant, mais une chose à la
fois !
Ceci prouve une nouvelle fois que pleins de choses peuvent être envisagées
Le prochain challenge sera de mettre en place une installation Hamnet au R2/Ru17 avec une parabole pour le Backbone et une à deux NS2 pour des entrées Utilisateurs qui devrait permettre de mieux couvrir l’Agglomération Grenobloise. A la sortie de l’hiver, dès qu’il sera possible de faire des travaux au RU13r, deux autres entrées User 2,3GHz, une vers le nord (Grésivaudan) et une vers le sud du département (La Mure/Trièves) viendront compléter la couverture.
Daniel F1RMB est en train de nous concocter un Rpi qui devrait embarquer au moins deux applicatifs, un serveur HTML supportant un site Web et un serveur FTP pour du téléchargement de documents Ham.
Si tout va bien, ce Rpi sera installé au R2 pour commencer et si tout se passe bien, il se peut qu’il soit migré à terme au Ru13r pour être plus central sur le réseau et diminuer les temps d’accès.
D’autres applicatifs sont en réflexion via les PC de l’ADRI38 (Bibliothèque Ham / Packet via flexnet IP / APRS / ADSB / Etc … ).
Avec Christophe F1IJP, nous tenons à remercier Michel F1BFF
pour la mise à disposition de son matériel Hamnet 5GHz et Jean-Paul F1HRJ pour
le coup de main pour l’installation du matériel à l’ADRI.
Beaucoup de chemin (de travail !! ) reste à parcourir, mais cela avance plutôt bien en fonction de nos disponibilités et de nos moyens matériels et financiers.

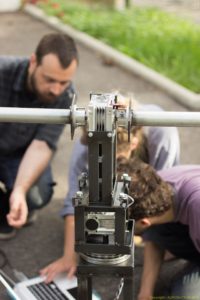

Samedi 26 mai au club, tout premier test du système de tracking satellite.
Dans un premier temps analyse des antennes à l’analyseur vectoriel, puis test de mouvement et pour finir tracking de plusieurs satellites.
Il est constitué d’une motorisation site et azimut par des moteurs pas à pas et des réducteurs, le tout dans une structure métallique soudée, le flasque du roulement d’azimut a été tourné en acier. Il comporte une antenne VHF pour la liaison montante, et une antenne UHF pour la liaison descendante. Plus tard une parabole viendra s’y ajouter. Le contrôle des moteurs se fait en émulant le protocole d’un système commercial équivalent.
Ci-dessous un petit CR de notre aventure Coupe du REF HF SSB ADRI38 de ce weekend en « 5938 » 🙂
C’est avec Jean-Paul F1HRJ et Alain F4DVG que le club a ouvert ce Samedi un peu avant 07h00. Avec les yeux qui piquaient un peu j’ai pu arriver juste à temps pour voir le premier QSO avec un OM corse se faire à 07h07 du matin sur le 80m ! Jean-Paul F1HRJ installe une antenne verticale en plus, nous permettant de recevoir plus de département avec une polarisation différente.
Toute la première partie de la matinée nous enchainons les QSOs doucement mais surement sur le 80m principalement entre Alain et Jean-Paul. Les pains aux chocolats et le café nous aident à tenir le micro et le log ! Fin de matinée, le 80m nous lâche et le 40m s’ouvre où nous retrouvons certains des OMs du 80 ! les multis commencent à s’enchaîner. On arrive à avoir le REF via F6REF ! Youpi des points encore et encore ! Nous sommes rejoint par Didier un peu avant midi. Les premières demandent de ravitaillement en carburant se faisant ressentir, Jean-Paul F1HRJ attaque le saucisson et la terrine vers midi. Alain, moi et Didier optons pour aller chercher de quoi nous restaurer à la supérette du coin. Jean-Paul fera quelques QSOs pendant notre absence histoire de ne pas perdre la cadence des logs.
Cette expédition est venue se greffer sur une randonnée familiale, dans laquelle la radio n’était pas initialement prévue, en tous cas pas sous la forme d’une activation SOTA. C’est l’examen « au cas où » de la carte des sommets SOTA la veille au soir qui m’a indiqué qu’il s’agissait d’un sommet SOTA.
Le charmant Som est un sommet du massif de la chartreuse, aux alentours de Grenoble. Un parking permet de se garer au point départ. C’est un sommet qui culmine à 1867m, soit 200m plus haut que le point de départ. Le dénivelé est modeste, mais la pente reste assez abrupte et certainement éprouvante pour les radioamateurs les plus grégaires. C’est une randonnée qui peut se faire sans équipements particuliers, même si des chaussures de randonnée rigidifiant un peu la cheville sont préférables à des basquets, principalement en raison du sol caillouteux.
Le sommet est assez fréquenté, on y croise beaucoup de familles avec enfants, et aussi des personnes âgées, aussi un radioamateur qui ne voudrais pas trop être dérangé devra privilégier une sortie hors saison, et même en semaine.
Au niveau équipement, j’ai emporté ma station portable pour les 30M.
Il y a quelques mois, je testais un Buddistick pour la bande des 20m. Aujourd’hui, je vous présente la SuperAntenna MP1 qui est sensée couvrir les bandes du 40m au 10m. J’ai fait l’acquisition d’un kit « Deluxe » qui, par rapport au kit de base, est livré avec divers accessoires dont un trépied et une self (et radians associés) pour le 80m.
Ci-dessous les photos de l’antenne posée – dans le parc – sur son trépied (une fois de plus, je suis encore passé pour un illuminé !). Les radians sont raccordés à l’aide d’une cosse plate, simple mais efficace. Il faudra tout de même prévoir un peu de place pour étendre les radians pour le 80m… compter une dizaine de mètres.
